Монтаж и сварка трубопроводов отопления

Сварка отопительных труб занимает ключевое место при монтаже и ремонте систем отопления. Процесс требует высокой точности, поскольку от качества сварных соединений зависит надежность и срок службы всей системы. В многоквартирных жилых домах и частных домах сварка отопительных труб чаще всего осуществляется с помощью полуавтоматических или автоматических сварочных устройств. Главной задачей сварщика является создание таких соединений, которые обеспечивают прочность швов и предотвращают потерю тепла.

Использование различных способов сварки, таких как аргонно-дуговая и контактная сварка, обеспечивает высокую точность и прочность сварных соединений. Например, аргонно-дуговая сварка требует от специалиста высокой квалификации, поскольку подразумевает точное регулирование температуры и времени проведения процесса. Этот способ часто применяется для сваривания стальных труб с медной или алюминиевой оболочкой.

Кроме того, для повышения прочности сварных швов нередко используют флюсы и присадки, которые способствуют улучшению качества соединения и повышают его коррозионную стойкость. Применение современных сварочных материалов и техники значительно увеличивает срок службы и эффективность системы отопления.

Следовательно, сварка отопительных труб представляет собой ключевой этап в процессе возведения и ремонта отопительных систем, который требует внимательности и высокого мастерства. Качественно выполненная сварка гарантирует надежную и долговечную работу всей конструкции, что особенно актуально при суровых климатических условиях России.

Основным методом соединения автономных и централизованных систем отопления является сварка. В отличие от резьбовых соединений, данный способ не требует постоянного обслуживания. При сваривании труб отопления важно учитывать, что соединение испытывает как механические, так и тепловые нагрузки. Поэтому выбор электродов должен быть правильным, поскольку при нагреве материал может дать трещину.

Типы сварных соединений и швов

Соединение труб осуществляется в зависимости от их взаимного расположения:

• встык, когда торцы соединяются непосредственно друг с другом;
• в тавр, если трубы находятся под формой буквы Т;
• под углом, когда требуется изменить направление на 45 или 90˚;
• внахлест, выполняемый за счет развальцовки конца одной трубы и наложения её на другую.

Варианты выполнения соединения зависят от доступности стыка:

1. Шов, выполненный горизонтально, используется при установке вертикального участка трубопровода.
2. Вертикальный шов применяется, если трубопровод располагается в горизонтальной плоскости.
3. Потолочный шов создают, когда сварной стык находится снизу. Такой вид шва необходим при ремонте отопительной системы для замены поврежденного участка.
4. Нижним швом соединяют трубы при установке новых систем, если существует возможность поворота трубы так, чтобы электрод оказался сверху соединения.

Работы по подготовке

Для получения бездефектных соединений перед электросваркой труб отопления выполняется подготовка. Проверяется правильность перпендикулярного среза торцов относительно оси, при необходимости выполняется его корректировка. С кромок снимаются фаски с остатком притупления в 2 мм, чтобы угол между ними составлял 65 — 70˚. Поверхность труб на расстоянии минимум 1 см от места стыка тщательно зачищается наждачной бумагой до блеска и обезжиривается с помощью растворителя.

• Радиаторное отопление дома
• Необходима установка котла
• Обмен твердотопливного котла
• Газификация автономного типа
• Системы отопления для дома

Как подобрать электроды

Чаще всего для сварки металлических отопительных труб применяют плавящиеся электроды. При толщине стенок до 5 мм достаточно использовать электроды диаметром 3 мм, для труб толщиной до 10 мм — 4 мм. Для соединений встык выбирают сварочный ток в диапазоне 90 — 110 А, а для сварки внахлест — не менее 120 А. Электроды из вольфрама или графита без плавления с применением присадочной проволоки и инертного газа применяются редко. Область использования стальных электродов определяется составом их покрытия:

• целлюлозное (обозначается буквой C) применяется для сварки трубопроводов магистрального типа с крупным диаметром;
• рутилово-кислое (RA) часто используется при установке коммунальных систем водоснабжения и теплоснабжения;
• рутиловое (RR) обеспечивает создание швов более высокого качества по сравнению с предыдущим вариантом;
• рутилово-целлюлозное (RC) улучшает прочность сварочного соединения при вертикальном монтаже;
• универсальное (B), оно же основное, применяется для сварки труб разного диаметра и толщины стенок, функционирующих при широком диапазоне температур.

1. Ремонт труб отопления в коттедже является важной задачей, особенно в условиях суровой зимы, когда системы отопления должны работать бесперебойно. В…

2. Ленинградская система отопления — это одна из наиболее распространенных и проверенных временем схем отопления частных домов и квартир. Данная система…

3. Полная замена стояков отопления в доме является важным мероприятием, которое может существенно повысить комфорт и безопасность проживания. Вот несколько причин,…

4. Газовое отопление является одним из наиболее популярных способов отопления жилых помещений. Однако, несмотря на надежность и долговечность современных систем, со…

5. Ремонт труб автономного отопления представляет собой важный этап в поддержании стабильной работы системы и предотвращении аварийных ситуаций. В условиях автономного…

6. Замена трубы водопровода в частном доме: все, что нужно знать. Когда речь заходит о комфорте в нашем доме, водопровод играет…

7. Ремонт и замена отопления в Истре: современные технологии и комфорт в вашем доме Современные технологии продолжают проникать во все сферы…

8. Течь в металлической трубе отопления может стать причиной значительных теплопотерь и даже аварийных ситуаций. В этом руководстве мы рассмотрим основные…

9. Течь трубы отопления под давлением – это серьезная проблема, требующая оперативного вмешательства. В случае обнаружения утечки, важно действовать быстро и…

10. Пластиковые трубы широко применяются в системах отопления и водоснабжения благодаря своей долговечности, устойчивости к коррозии и простоте монтажа. Однако даже…

Технология сваривания трубы для отопительной системы

Перед тем как выполнять электросварку труб отопления, их необходимо зафиксировать в нескольких местах, чтобы удержать в нужном положении. Если диаметр трубы не превышает 30 см, достаточно установить четыре прихватки длиной по 5 см, расположенные крест-накрест. Для труб большего диаметра прихватки делаются через каждые 25–30 см по окружности. Для прихваток применяются те же электроды, что и для самой сварки шва.

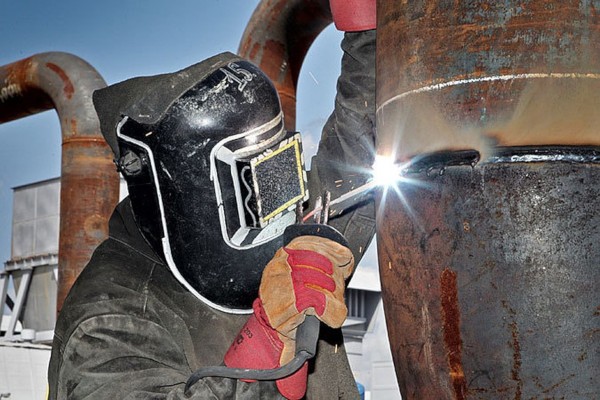

Сварка труб отопления

На место соединения наносится непрерывный шов, электрод продвигается вдоль стыка до полного слияния заготовок. Чтобы обеспечить глубокий прогрев металла, электрод наклоняют назад под углом 30 — 60˚, одновременно перемещая сварочную ванну вслед за ним. При необходимости поверхностного прогрева угол наклона меняют на обратный.

Когда толщина стенок составляет до 6 мм, применяют два шва, нанесённых один над другим. Для металла толщиной до 12 мм сварка выполняется в три слоя. При соединении толстостенных труб отопления используется четыре и более сварочных шва. Перед нанесением очередного слоя необходимо дождаться, пока предыдущий остынет, и убрать с него шлак.

При сваривании поворотного стыка, когда изменяется направление трубопровода, удобно использовать специальный вращатель. С его помощью заготовки фиксируются в нужном положении, что обеспечивает свободный доступ к стыку со всех сторон. Если такого устройства нет, на доступной части окружности наносят два шва, после чего трубу поворачивают вручную и постепенно сваривают оставшиеся участки. Сварку неподвижного стыка начинают снизу, двигая электрод вверх.

Рекомендации и типичные ошибки

Для качественной сварки отопительных труб важно обязательно учитывать советы профессионалов:

• сварку труднодоступных участков удобнее выполнять согнутым электродом, используя зеркало для контроля;
• при замене электродов шов продолжают с перекрытием в 1,5 см уже выполненного;
• качество сварного соединения повысится, если верхний шов вести в противоположную сторону от нижнего, завершая его в другой точке;
• при сварке постоянным током прямая полярность обеспечивает более эффективный прогрев металла, чем обратная.

Часто дефекты возникают из-за невнимательности начинающих и переоценки своих сил у опытных сварщиков. К примеру, даже небольшое смещение шва в сторону ведет к потере герметичности соединения. Изменение длины дуги при сварке приводит к образованию пустот и непроваров. Новички не замечают этих деталей, а профессионалы считают, что такие мелочи не заслуживают внимания. Кроме того, дефекты могут возникать по причинам, не зависящим от сварщика, например, из-за плохого качества оборудования или материалов труб.

Проверка качества сварных швов

По окончании электросварочных работ наружным осмотром проверяют присутствие прожогов, пор, свищей и иных заметных дефектов. Для обнаружения микротрещин, которые не видны без увеличения, обычно подключают смонтированный участок к отопительной системе. Если на швах не возникнут капли воды, сварка выполнена качественно. Такой метод контроля удобен в частном доме, где систему можно заполнить в любой момент.

В жилых помещениях с центральной системой отопления в летний сезон проверку сварных соединений выполняют при помощи компрессорного оборудования. На торцы труб устанавливают заглушки, швы покрывают мыльной пеной, затем нагнетают воздух под давлением. Обнаружить дефекты помогают пузыри, образующиеся на поверхности в местах повреждений.

Лучше всего менять или устанавливать новые отопительные трубы летом, чтобы большинство сварочных работ проводить на улице. В помещении рядом с рабочей зоной не должно находиться горючих материалов. Если навыков сварки труб недостаточно, рекомендуется сначала потренироваться на нескольких ненужных обрезках, чтобы не испортить новые детали.
