Контроль состояния трубопроводных систем методом дефектоскопии

Дефектоскопия трубопроводов играет важную роль в обеспечении безопасности и надежности при хранении и транспортировке различных веществ. Современные технологии и методы контроля качества дают возможность вовремя обнаруживать дефекты, коррозию и повреждения, что помогает избежать аварий и увеличить срок эксплуатации оборудования. В этой статье мы обсудим основные подходы и новейшие инструменты диагностики трубопроводных систем, их преимущества и области использования.

Ключевые цели дефектоскопии трубопроводов

Дефектоскопия трубопроводов представляет собой не только выявление трещин и повреждений. Основная цель — определить все признаки коррозии, износа и деформаций, которые могут повлиять на целостность системы. Важно не просто заметить дефекты, а также проанализировать их влияние на безопасность и функционирование всей конструкции.

Трубопроводы нередко работают в условиях значительных нагрузок и экстремально высоких температур. Из-за этого даже маленькая трещина способна со временем перерасти в серьезную неисправность. В связи с этим одной из важных задач является раннее выявление мелких повреждений.

• Выявление расположения и размера повреждений.
• Анализ глубины и особенностей дефекта.
• Проверка состояния сварочных швов.
• Предупреждение аварийных случаев.

Кроме того, дефектоскопия позволяет прогнозировать срок эксплуатации трубопровода, что даёт возможность планировать ремонты или замену до возникновения аварийных ситуаций. Это способствует экономии средств и уменьшению производственных рисков. Также в задачи входит тщательное оформление результатов проверки, что необходимо для ведения истории технического состояния и принятия последующих решений.

Контроль затрудняется из-за большого разнообразия материалов и размеров труб, а также из-за различных условий их эксплуатации. В связи с этим, задачи дефектоскопии приобретают многогранный характер: необходимо не только выявить дефект, но и корректно интерпретировать полученную информацию, уделяя внимание потенциальным скрытым угрозам.

Актуальные способы проверки качества трубопроводных систем

Современные способы проверки качества трубопроводов представляют собой комплекс инструментов, каждый из которых предназначен для выполнения определённой диагностической задачи. Большая часть таких методов основана на физических принципах взаимодействия волн или полей с материалом трубы. Так, ультразвуковая диагностика позволяет проникать внутрь металла и обнаруживать скрытые дефекты, невидимые невооружённым глазом. Магнитно-порошковый метод применяется только на поверхности, но эффективно выявляет трещины и дефекты шлифовки.

Часто профессионалы используют одновременно несколько технологий. Такой смешанный метод помогает снизить вероятность пропуска дефектов и обеспечить наиболее полное представление о техническом состоянии трубопровода. Пример того, как это реализуется на практике:

• Проведение первичного осмотра и снятие замеров.
• Применение ультразвукового сканирования для обнаружения внутренних дефектов.
• Магнитный контроль сварочных швов и поверхности.
• Проведение рентгенологического исследования проблемных зон.

Каждый из перечисленных способов varьируется по уровню точности, затратам времени и стоимости, поэтому выбор определяется конкретными задачами и имеющимся бюджетом. Например, ультразвуковая дефектоскопия обеспечивает быстрые результаты и не нуждается в долгой подготовке, тогда как рентгенография подходит для глубокого изучения сложных соединений, но требует соблюдения строгих мер безопасности.

Метод контроля	Область применения	Преимущества	Ограничения
Ультразвуковой	Трубы с толщиной стенки от 2 мм	Глубокий контроль, высокая точность измерений	Чувствителен к неровностям поверхности
Магнитно-порошковый	Поверхностная проверка, сварные швы	Быстрый и простой метод, удобная визуализация дефектов	Применим исключительно для ферромагнитных материалов
Рентгенографический	Сложные соединения, толстостенные трубы	Высокое разрешение, возможность сохранения снимков	Необходимы меры защиты, дорогостоящее оборудование

Кроме того, современные технологии включают в себя цифровую обработку и автоматизацию, что снижает влияние человеческого фактора, повышает скорость работы и обеспечивает немедленное получение готовых данных для анализа. Например, сейчас ультразвуковой контроль оснащён системами 3D-визуализации и искусственным интеллектом для выявления аномалий. Это лишь первый шаг на пути к полностью автоматизированному контролю труб.

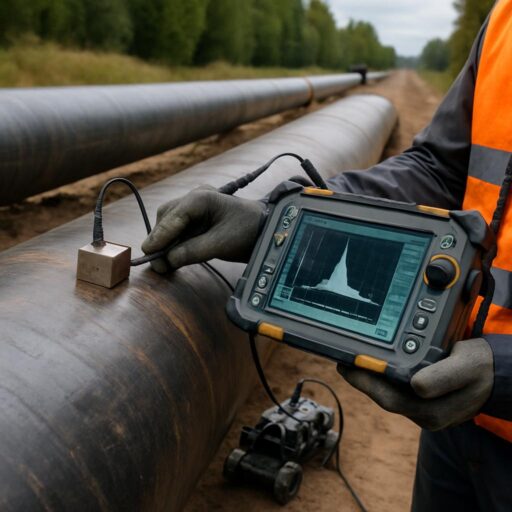

Принципы и сферы применения ультразвуковой дефектоскопии

Ультразвуковая дефектоскопия — это не просто метод контроля металла. Это возможность заглянуть внутрь трубы, не вскрывая её и не подвергая повреждениям. Представьте, что вы прислушиваетесь к эху в пустыне, но вместо звука используются ультразвуковые волны, отражающиеся от внутренних дефектов. С их помощью можно тщательно изучить изъяны, определить их размеры и форму, а значит — оценить степень опасности каждого дефекта.

Принцип работы технологии заключается в передаче высокочастотных звуковых волн внутрь материала трубы с последующим анализом их отражений. При наличии микротрещин или пустот в металле происходит изменение сигнала — отражённая волна появляется раньше либо позже, а амплитуда колебаний увеличивается или уменьшается. Современные приборы оснащены цифровой обработкой сигналов, что даёт возможность не только обнаруживать отклонения, но и отображать их в форме 2D или 3D изображений.

Любопытно, что ультразвуковая технология прекрасно справляется с материалами различной толщины и состава, однако нуждается в аккуратной подготовке поверхности и точной калибровке оборудования. Часто для улучшения передачи волн применяют специальные гели или воду, исключая воздушную прослойку, которая может препятствовать прохождению сигналов. Этот способ незаменим при проверке состояния сварных соединений, поскольку позволяет выявлять скрытые дефекты, которые сложно обнаружить другими методами.

Сегодня ультразвуковая дефектоскопия получила новое развитие благодаря внедрению автоматизированных сканеров и систем искусственного интеллекта. Появились переносные устройства, которые легко можно взять на объект, быстро провести обследование и сразу получить детализированный отчет. Это особенно ценно для промышленных предприятий, где простой трубопроводов во время проверки обходится дорого. Приборы компании ООО ДИЗАЙ ПРЕСТИЖ, например, объединяют точность и удобство, а специалисты фирмы всегда готовы адаптировать технологии под конкретные задачи клиентов.

Метод магнитно-порошкового контроля для обнаружения поверхностных несовершенств

Магнитно-порошковый метод представляет собой простой и эффективный способ обнаружения трещин и неровностей на поверхностях труб. По своей сути он напоминает прибор для выявления скрытых дефектов, которые металл стремится скрыть. Принцип работы заключается в том, что на ферромагнитный объект наносят магнитное поле, а затем поверхность покрывают тонким слоем металлического порошка. Этот порошок скапливается в местах магнитных нарушений — словно бусинки на нитке, указывая на повреждения.

Оптимальный способ для получения максимально полной информации о заметных дефектах, особенно на сварочных швах. Данный метод не нуждается в применении сложного оборудования и легко внедряется на объектах. Именно поэтому его часто выбирают в случаях, когда необходима быстрая проверка без демонтажа труб или дорогостоящей подготовки.

Безусловно, у данного метода существуют определённые ограничения. Он показывает хорошую результативность лишь при выявлении поверхностных и немного проникших внутрь повреждений на ферромагнитных материалах. На нержавеющей стали или цветных металлах метод оказывается неэффективным, так как магнитное поле здесь не действует. Однако при подходящем материале и необходимости обнаружения трещин или пор, данный способ остаётся одним из самых быстрых и удобных.

Магнитно-порошковый контроль в определённой мере схож с искусством. Крайне важно выбрать подходящий порошок — его цвет и размер частиц напрямую влияют на выявление дефектов, а освещение для осмотра должно быть грамотно устроено. При правильном выполнении даже незначительные повреждения поверхности легко обнаруживаются.

Рентгеновский контроль: плюсы и минусы

Рентгенографический контроль представляет собой подобие «рентгена» для трубопроводных систем. Этот метод базируется на прохождении рентгеновских лучей сквозь материал, что дает возможность получить изображение внутреннего строения трубы на фотопленке или цифровом сенсоре. Благодаря этому можно легко выявить не только трещины, но и различные включения, пористость, непровары и иные дефекты, которые сложно обнаружить другими способами.

Основное преимущество рентгенографии заключается в её высокой степени детализации. В отличие от других методик, рентген предоставляет точное изображение внутренних дефектов без необходимости разбора конструкции. Это особенно ценно при работе с трудными сварными соединениями и трубами с толстыми стенками, где ультразвуковые волны часто сталкиваются с трудностями при проникновении и расшифровке сигнала.

Однако для проведения рентгенографического контроля требуется специальная подготовка и строгие меры предосторожности. Работать с рентгеновскими аппаратами разрешено исключительно квалифицированным специалистам, а область проведения контроля должна быть ограждена, чтобы предотвратить воздействие излучения на окружающих. Кроме того, данный метод требует финансовых вложений в оборудование и времени на размещение труб и укладку пленки либо настройку цифровой техники.

Параметр	Рентгенографический контроль	Примечания
Детальность	Высокая	Мелкие внутренние дефекты отчетливо видны
Сложность подготовки	Высокая	Требуются меры по защите
Время проведения	Среднее	Зависит от количества зон проверки
Возможность автоматизации	Ограничена	Уровень автоматизации ниже, чем у ультразвуковой диагностики
Материалы	Любые металлы	Подходит для сложносоставных соединений

Говоря о сфере применения, данный метод широко применяется на трубопроводах в нефтегазовой отрасли, где безопасность и экологическая ответственность напрямую зависят от качества сварных соединений. В этой области студенты профильных вузов регулярно проходят практические занятия по рентгенографическому контролю и осваивают работу с современными приборами.

Фирма ООО ДИЗАЙН ПРЕСТИЖ предоставляет комплексный спектр услуг контроля — начиная с подготовки объекта и заканчивая анализом и оформлением результатов. Специалисты применяют сертифицированные рентгеновские аппараты, гарантируя безопасность и комфорт проведения работ, включая выезд на объекты с разной степенью сложности. Для получения консультации по особенностям контроля вашего трубопровода можно позвонить по номеру +7 495 744-67-74.

Инновационные технологии в области дефектоскопии трубопроводов

С появлением цифровых технологий дефектоскопия труб стала стремительно развиваться. Ранее специалисты опирались на собственный опыт и интуицию, однако теперь многие этапы процесса автоматизированы. Так, современное оборудование способно создавать полные 3D-модели состояния труб, что позволяет подробно изучить дефекты без необходимости физического контакта с повреждённым участком. Это особенно актуально для труднодоступных мест или там, где требуется сократить количество рутинных осмотров.

Сегодня искусственный интеллект и машинное обучение все чаще используются для обработки информации, получаемой с дефектоскопов. Алгоритмы способны обнаруживать даже незначительные отклонения и разделять их по категориям. Это позволяет существенно уменьшить время анализа и уменьшить вероятность ошибок, связанных с человеческим фактором. В результате экспертный мониторинг выходит на качественно новый уровень, при котором технологии помогают специалисту, а не замещают его.

Еще одно направление — роботы и дроны, предназначенные для инспекции трубопроводов. Оснащенные инфракрасными и ультразвуковыми сенсорами, они могут функционировать в самых суровых условиях. Такие технологии дают возможность обследовать состояние труб без приостановки производства, исключая риски для работников и затраты на временный демонтаж. Инновационные методы управления этими устройствами обеспечивают всё более оперативные и точные проверки.

Характерные черты дефектоскопии различных видов трубопроводов

В промышленности трубопроводы отличаются по материалу, диаметру, способу установки и условиям эксплуатации. От этих факторов зависит выбор методов дефектоскопии. Так, стальные нефтепроводные линии нуждаются в одной технологии проверки, в то время как пластиковые трубы водоснабжения требуют совершенно иной подход. Применение одинаковых методов контроля может вызвать пропуск значимых повреждений или, напротив, привести к ложным срабатываниям.

Ультразвуковая проверка обычно применяется для металлических труб с толщиной стенки свыше 5 мм, так как лучи способны проникать достаточно глубоко и выявлять внутренние повреждения. В случае тонкостенных или корродировавших трубопроводов снаружи часто используют магнитно-порошковый метод либо визуальный осмотр с видеокамерами, поскольку ультразвук может не заметить неровности или ржавчину на поверхности.

Дефекты в трубопроводах из полиэтилена и полипропилена выявляются иначе. Ультразвуковая дефектоскопия здесь почти неэффективна из-за особенностей материала. Зато с помощью тепловизоров и акустических методов можно обнаружить локальные повреждения или ослабленные участки. Кроме того, для пластиковых труб важен контроль геометрических изменений, так как они часто связаны с механическими повреждениями или неправильной установкой.

В приведённой ниже таблице указаны методы дефектоскопии, которые обычно используются для различных видов трубопроводов:

Вид трубопровода	Материал изготовления	Метод контроля	Характерные особенности
Трубопровод нефти	Углеродистая сталь	Ультразвуковой и рентгеновский контроль	Толстые стенки, значительные нагрузки
Горячее водоснабжение	Нержавеющая сталь	Ультразвук и магнитно-порошковый метод	Повышенная чувствительность к коррозии и сварным швам
Холодное водоснабжение	Полиэтилен	Использование тепловизора и акустики	Негерметичные места соединений
Газопровод	Легированная сталь	Ультразвуковой и магнитно-порошковый контроль	Опасность даже мелких трещин

Ещё один важный аспект — условия эксплуатации. Проверка трубопроводов, находящихся под землёй, отличается от контроля тех, что расположены на воздухе или в агрессивных средах. Для подземных трубопроводов рекомендуется применять видеоскопию с гидроизоляцией и георадары для выявления провалов. В свою очередь, на воздухе и в закрытых помещениях удобнее использовать переносные ультразвуковые дефектоскопы или методы на основе магнитного контроля — это быстро и экономично.

Обращая внимание на все эти детали и корректно подбирая методы, можно обеспечить успешное проведение дефектоскопии. В данном случае стандартные подходы не подходят — требуется опыт и способность подстраивать технологии под конкретный объект.

Дефектоскопия трубопроводов: услуги компании ООО ДИЗАЙН ПРЕСТИЖ

ООО ДИЗАЙН ПРЕСТИЖ предоставляет комплексные услуги по дефектоскопии трубопроводов, гарантируя высокую точность и надежность выполнения работ. Специалисты компании осуществляют диагностику различных трубопроводов — от магистральных нефтегазовых линий до водоснабжающих и отопительных систем. Используемые методы включают ультразвуковое, магнитно-порошковое и рентгенографическое обследование, что позволяет выбрать наиболее подходящий способ контроля для каждого объекта.

Главное внимание сосредоточено на сборе и обработке информации. Фирма не только обнаруживает повреждения, но и помогает оценить их воздействие на работу трубопровода, что имеет важное значение при принятии решений о ремонте или замене. Итоги обследования предоставляются в удобных отчетах с изображениями и диаграммами, что упрощает дальнейшее планирование технических мероприятий.

Клиенты ценят не только точность, но и быстроту выполнения задач. ООО ДИЗАЙ ПРЕСТИЖ объединяет мобильное оборудование с высоким профессионализмом специалистов. Это позволяет проводить обследование непосредственно на промышленных площадках, не прерывая процесс производства и исключая дополнительные расходы.

Компания поддерживает прямую связь с клиентами, помогает выбрать оптимальные методы и предлагает персонализированные решения с учётом особенностей эксплуатации и характеристик трубопроводных материалов. Позвоните по номеру +7 495 744-67-74, чтобы получить детальную консультацию и подобрать обследование, подходящее именно вам.

Квалифицированные кадры и профессиональное оборудование

В дефектоскопии важна не только техника, но и квалифицированные операторы, которые её используют. Специалисты должны чётко представлять, какие дефекты нужно выявлять и как правильно трактовать сигналы. Человеческий фактор тесно связан с технологией — от уровня подготовки зависит скорость и точность выявления скрытых повреждений. Часто именно опыт оператора играет ключевую роль при диагностике сложных участков.

Компания ООО ДИЗАЙН ПРЕСТИЖ тщательно подбирает специалистов с профильным образованием и значительным опытом работы. Помимо основных знаний, они регулярно обучаются работе с современными приборами и программными средствами. Такой метод гарантирует не просто формальную проверку, а квалифицированный анализ, который помогает определить влияние выявленных дефектов на прочность трубопровода.

Современные устройства нуждаются в бережном обращении и точной настройке. Профессионалы ООО ДИЗАЙН ПРЕСТИЖ обладают глубочайшими знаниями в области физики контрольных методик и характеристик материалов, что позволяет предотвращать распространённые ошибки при получении данных. Кроме теоретической базы, практическая подготовка включает выполнение работ на объектах с различной степенью сложности, благодаря чему непредвиденные обстоятельства не создают проблем.

Командная работа играет ключевую роль: эффективность и быстрота обследования зависят от совместных усилий инженера, оператора и аналитика. Разделение ответственности за разные этапы дефектоскопии уменьшает нагрузку на каждого специалиста и улучшает точность итоговых данных. В ООО ДИЗАЙН ПРЕСТИЖ этот метод отточен до деталей, что подтверждается положительными отзывами клиентов и их повторными обращениями.

Помимо технических умений, профессионалы также акцентируют внимание на оформлении результатов. В их отчетах присутствуют не только графики и цифровые изображения, но и детальные пояснения, которые помогают заказчикам оценивать возможные риски. Это играет ключевую роль при принятии решений, связанных с ремонтом, обновлением или плановой заменой трубопроводных участков.

Персонализированное внимание каждому заказчику

При обсуждении дефектоскопии трубопроводов невозможно использовать одни и те же решения для всех случаев. Каждая система отличается своим материалом, условиями эксплуатации и требованиями заказчика. В ООО ДИЗАЙН ПРЕСТИЖ осознают, что от этих факторов напрямую зависит точность диагностики и качество контроля. Поэтому специалисты не ограничиваются стандартными наборами услуг, а приступают к тщательному изучению каждой задачи.

Перед началом работы команда внимательно изучает документацию, проводит предварительный анализ условий эксплуатации и выбирает методы, которые наилучшим образом подходят к специфике объекта. Такой подход помогает избежать лишних затрат времени и ресурсов, сосредоточив внимание на проблемных участках. К примеру, для трубопроводов с высокой коррозионной нагрузкой чаще применяют сочетание ультразвукового контроля и магнитно-порошкового анализа.

Главным в данной системе является общение с заказчиком. Сотрудники ООО ДИЗАЙН ПРЕСТИЖ — менеджеры и инженеры — внимательно воспринимают пожелания и принимают во внимание существующие трудности, ведь каждый проект — это не просто сварка и металл, а элемент производственного цикла. Умение гибко менять подходы, соответствовать графику клиента и находить оптимальное сочетание цены и качества обеспечивает действительно плодотворное сотрудничество.

Прозрачность и быстрота ценятся клиентами. По завершении обследования им выдают подробный отчет с рекомендациями, в котором ясно указано, что выявлено и какие действия следует предпринять. Такой подход к индивидуализации способствует принятию обдуманных решений. Благодаря этому выигрывают как безопасность, так и финансовая сторона, что случается нечасто.

Плюсы работы с ООО ДИЗАЙН ПРЕСТИЖ

Партнёрство с ООО ДИЗАЙН ПРЕСТИЖ характеризуется прагматичностью и эффективным подходом. Фирма не даёт пустых обещаний, однако всегда своевременно выполняет взятые на себя обязательства. Ключевой аспект — прозрачность работы: заказчик постоянно информирован о ходе проведения проверки трубопровода, имеет возможность задавать вопросы и получать подробные ответы без излишних технических сложностей.

Кроме того, в ООО ДИЗАЙН ПРЕСТИЖ знают, как адаптироваться к реальным условиям клиента. Производственные процессы зачастую не допускают продолжительных простоев, поэтому гибкий подход операторов к времени проведения диагностики является значительным преимуществом. Возможность выезда с мобильным оборудованием на место позволяет избежать остановки работы, что особенно важно для крупных предприятий и трубопроводов критического значения.

Компания предоставляет комбинирование традиционных и современных способов контроля. Такое сочетание обеспечивает удобство выбора: возможно использовать ультразвуковой метод с высокой точностью для обнаружения мелких дефектов, а также оперативный магнитно-порошковый контроль в тех зонах, где не требуется глубокое исследование. Это позволяет избежать переплат за слишком дорогие технологии в ситуациях, где достаточно более доступных вариантов.

Еще одна важная черта — тщательное внимание к деталям отчетов. Заказчик получает не просто скучные технические документы, а полный анализ ситуации с ясными рекомендациями. Такой метод снижает вероятность недопонимания и способствует планированию ремонта с учётом реальных условий эксплуатации. Проще говоря, это как иметь не просто фотографию трубы, а чёткую карту её состояния.

В завершение следует подчеркнуть высокий профессионализм сотрудников. В организации считают, что технологии служат лишь инструментом, а ключевым фактором успеха является опыт, интуиция и добросовестное отношение специалистов. Регулярное обучение, получение сертификатов и практика на сложных объектах превращают ООО ДИЗАЙН ПРЕСТИЖ в надёжного партнера по контролю качества трубопроводов.

Перспективы дальнейшего развития дефектоскопии трубопроводных систем в промышленной сфере

В последние годы дефектоскопия стремительно эволюционирует из обычной процедуры в точный и интеллектуально оснащённый процесс. Всё чаще промышленные компании ищут методы улучшения диагностики для экономии времени и снижения расходов на ремонт аварийных зон. Технологии, объединяющие искусственный интеллект, робототехнику и современные материалы, открывают перед отраслью новые возможности.

Одна из ключевых тенденций — внедрение автоматизированных контролирующих систем в производственные процессы. Роботы и дроны самостоятельно обследуют протяжённые участки трубопроводов, оперативно собирая информацию и направляя её на анализ. Это сокращает потребность в большом количестве работников для выполнения опасной и однообразной работы, а также способствует более быстрому обнаружению мелких повреждений, которые раньше могли пройти незамеченными.

Одновременно создаётся программное обеспечение для анализа полученных данных. Машинные алгоритмы обучаются выявлять как стандартные, так и нестандартные повреждения, учитывать условия эксплуатации труб и предоставлять рекомендации, основанные не только на общей статистике, но и с учётом специфики конкретных случаев. Это позволяет лучше прогнозировать срок службы и планировать профилактические мероприятия для отдельных участков.

Перспективы повышения качества дефектоскопии напрямую связаны с прогрессом сенсорных технологий. Современные материалы и покрытия для датчиков повышают их чувствительность, что дает возможность проводить контроль труб без необходимости их демонтажа или приостановки производственного процесса. Благодаря этому становится доступен непрерывный мониторинг в режиме реального времени, способный заменить периодические осмотры точным отслеживанием состояния трубопровода на всех этапах.

Итог

Дефектоскопия трубопроводов уже давно перестала быть лишь формальной процедурой. В настоящее время это важный этап контроля, от которого напрямую зависит безопасность и надежность работы систем. Современные технологии позволяют проникнуть внутрь металла и выявить мельчайшие дефекты, словно читать невидимые страницы истории его эксплуатации. Без подобных проверок качество трубопроводов оставалось бы неизвестным, что могло привести к серьезным проблемам.

Полученная информация способствует не только предотвращению возможной опасности, но и позволяет принять меры по совершенствованию или модернизации всей системы. Качественно выполненная дефектоскопия — это вклад в долгосрочное спокойствие и уверенность. В эпоху цифровых технологий и автоматизации технический контроль превратился из простой необходимости в эффективный инструмент управления рисками.

Опыт говорит о том, что достижения зависят от верного подбора методик и мастерства специалистов. Компания ООО ДИЗАЙН ПРЕСТИЖ объединяет современные технологии с большим опытом, чтобы клиент получал не просто цифры, а ясное представление о состоянии трубы. Такой способ упрощает планирование и помогает сократить затраты на дорогостоящие аварийные устранения.

Если стремиться найти быстрое решение или сократить расходы на проверку, результат может обернуться значительными убытками. Важно не само наличие дефектоскопии, а кто именно её выполнит и с каким оборудованием. Здесь ключевую роль играют не только технические средства, но и внимательность к деталям, тщательное понимание задачи и правильное расставление приоритетов.

Поэтому при выборе компании для проверки трубопроводов важно ориентироваться на прозрачный и структурированный подход, подтверждённый подлинными отзывами и достижениями. Общение с экспертами — это начальный этап для обеспечения бесперебойной и надёжной работы системы. Полезный совет: не дожидайтесь, пока проблема проявится явно. Оценивайте качество уже на этапе диагностики, а не после возникновения неисправностей.

Чтобы получить консультацию по современным методам дефектоскопии трубопроводов и возможности экспертизы, обратитесь в компанию ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 495 744-67-74. При комплексном подходе и своевременном контроле вы обеспечиваете не только безопасность, но и уверенность в стабильности вашего производства.
